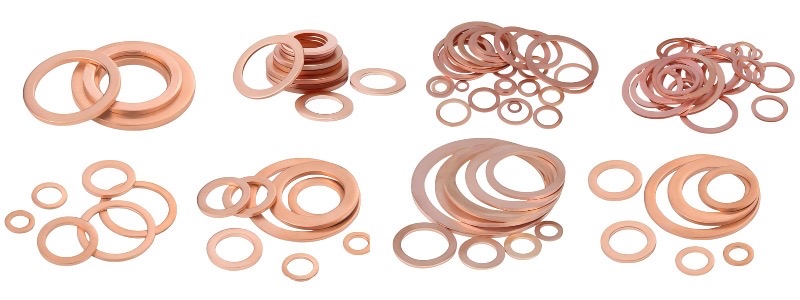

紫銅墊片專業說明
紫銅墊片是由高純度紫銅（Cu≥99.9%）制成的金屬密封元件，憑借其優異的導熱性、導電性和塑性變形能力，成為高溫高壓工況下的首選密封解決方案。本產品采用優質T2紫銅為原料，通過精密加工和特殊處理工藝，確保在各種嚴苛工況下都能提供可靠的密封性能。
核心優勢
1.卓越的物理特性
- 導熱系數高達398W/(m·K)，是普通不銹鋼墊片的24倍
- 導電率達到100%IACS標準，確保優異的電連接性能
- 塑性變形能力強，壓縮率可達30-50%
2. 出色的工況適應性
- 超寬溫度范圍：-196℃～+600℃（齒形墊片）
- 超高耐壓能力：最高可達45MPa（齒形結構）
- 優異的抗氫脆和抗輻射性能
3. 經濟實用特性
- 可重復使用3-5次（需中間退火處理）
- 安裝簡便，推薦螺栓扭矩僅需20-30N·m
- 多種表面處理選項滿足不同需求
產品系列
1. 標準平墊片
- 厚度：0.5-3.0mm
- 工作壓力：≤25MPa
- 適用于一般中低壓工況
2. 齒形墊片
- 齒高0.1-0.3mm
- 工作壓力：≤45MPa
- 專為高壓高溫工況設計
3. **包覆型墊片**
- PTFE或石墨包覆表面
- 耐腐蝕性能顯著提升
- 適用于腐蝕性介質環境
典型應用
- 能源電力：汽輪機、鍋爐系統密封
- 石油化工：加氫反應器、高壓換熱器
- 制冷工程：低溫管道連接
- 真空設備：高真空腔體密封
- 電子電氣：高導電連接部件
質量保證
- 原材料符合GB/T 5231標準
- 尺寸精度達到ISO 9443要求
- 提供多種表面處理選項：
- 鏡面拋光（Ra≤0.4μm）
- 鍍銀處理（接觸電阻<0.5mΩ）
- 氧化處理（硬度提升30%）
使用建議
1. 安裝前需清潔密封面，確保無雜質
2. 按照推薦扭矩值均勻緊固螺栓
3. 高溫工況使用前建議進行退火處理
4. 重復使用次數不超過5次
注：本產品可提供DN15-DN600標準尺寸，同時支持非標定制。最新研發的納米晶紫銅墊片（晶粒尺寸≤1
基礎性能參數
參數項
標準平墊片
齒形墊片
包覆型墊片
測試標準
材質
T2紫銅(Cu≥99.9%)
T2紫銅+表面齒形
T2紫銅+PTFE/石墨包覆
GB/T 5231
工作溫度(℃)
-196~+450
-196~+600
-200~+300
ASTM B187
工作壓力(MPa)
≤25
≤45
≤15
ASME B16.20
硬度(HB)
35-75
60-95
40-80
ASTM E10
厚度
0.5-3.0
1.0-5.0
1.5-4.0
ISO 9443
表面粗糙度Ra(μm)
≤1.6
≤3.2
≤0.8
ISO 4287
物理性能對比
性能指標
紫銅墊片
304不銹鋼墊片
優勢對比
導熱系數(W/(m·K)
398
16
24倍↑
導電率(%IACS)
100
2.5
40倍↑
熱膨脹系數(10^-6/℃)
17
17.3
相當
抗輻射性
優
良
更優
抗氫脆性
優
差
顯著優勢
尺寸規格表
公稱直徑DN
內徑
外徑
標準厚度
齒形墊片厚度
15
16
38
1.0
1.5
50
53
102
1.5
2.5
100
108
1658
2.0
4.0
600
620
685
3.0
5.0
300
325
370
2.5
4.0
應用工況對照表
工況條件
推薦類型
技術依據
高壓蒸汽(≤45MPa)
齒形墊片
齒形結構增強密封
超低溫(-196℃)
退火處理平墊片
保持低溫韌性
腐蝕性介質
PTFE包覆型
耐腐蝕保護
高真空環境
鏡面拋光平墊片
Ra≤0.4μm
導電要求
標準平墊片
100%IACS
力學性能參數
性能指標
退火態
硬態
測試標準
抗拉強度(MPa)
200-250
300-350
ASTM E8
延伸率(%)
≥40
≥25
ASTM E8
屈服強度(MPa)
60-80
250-300
ASTM E8
疲勞壽命(次)
50,000
30,000
ASTM E606
產品類型
1. 標準平墊片
- 厚度：0.5-3mm
- 適用壓力：≤25MPa
2. 齒形墊片
- 密封齒高：0.1-0.3mm
- 適用壓力：≤45MPa
3. 包覆型墊片
- PTFE/石墨包覆
- 耐腐蝕性提升
應用領域
- 石油化工：加氫反應器、高壓換熱器
- 電力設備：汽輪機、鍋爐系統
- 制冷工程：低溫管道連接
- 真空設備：高真空腔體密封
選型指南
1. 常規工況選用標準平墊片
2. 高壓工況選用齒形墊片
3. 腐蝕環境選用包覆型墊片
4. 超高真空環境需進行退火處理
