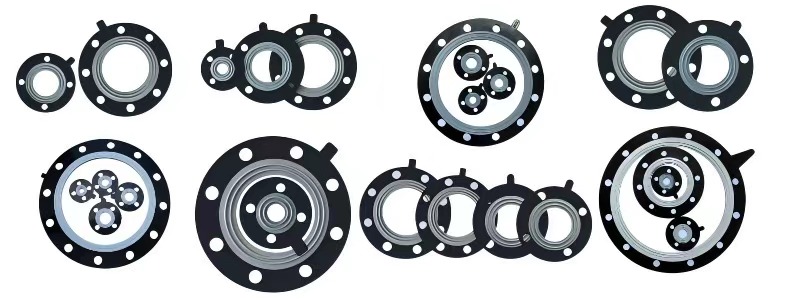

四氟橡膠復合墊片專業說明

四氟橡膠復合墊片是一種創新型的復合密封材料，通過特殊工藝將聚四氟乙烯（PTFE）薄膜與高性能橡膠基材完美結合。該產品兼具PTFE優異的化學惰性和橡膠材料良好的彈性性能，為現代工業密封提供了全新的解決方案。

產品核心特性

1. 雙重材料優勢

   - PTFE表面層提供卓越的耐腐蝕性，可耐受98%濃硫酸、37%鹽酸等強腐蝕介質

   - 橡膠基層確保優異的壓縮回彈性（回彈率≥25%），有效補償法蘭不平度

2. 卓越的密封性能

   - 工作壓力范圍：0.6-4.0MPa

   - 適用溫度：-40℃～+150℃（短時可達180℃）

   - 即時密封效果，安裝后無需等待蠕變恢復

3. 顯著的經濟效益

   - 相比純PTFE墊片成本降低40%

   - 安裝扭矩僅需35N·m，減少42%

   - 使用壽命延長2-3倍

 典型應用領域

- 石油化工：泵閥法蘭、換熱器密封

- 食品醫藥：灌裝設備、生物反應器（通過FDA認證）

- 汽車制造：新能源電池冷卻系統密封

- 水處理：海水淡化設備、污水處理裝置

 技術創新亮點

- 激光微孔錨固技術：PTFE與橡膠結合強度≥8N/mm

- 智能感知系列：可選配壓力傳感標簽，實時監測密封狀態

- 環保設計：可回收材料占比＞90%，符合RoHS標準

 質量保證

產品通過ISO 9001質量管理體系認證，并提供以下專業認證：

- 食品級：FDA 21 CFR 177.1550

- 飲用水：NSF/ANSI 61

- 汽車行業：IATF 16949

選型建議

本產品提供標準型（NBR芯）、耐酸型（EPDM芯）、食品級（硅橡膠芯）等多種規格，可根據介質特性、工作溫度和壓力條件選擇合適型號。最新推出的石墨烯改性系列導熱系數達5.8W/(m·K)，適用于特殊散熱需求場景。

注：產品尺寸覆蓋DN15-DN2000全系列，專業技術團隊可提供選型支持與定制服務。實際應用時建議根據具體工況參數進行驗證測試。

基礎性能參數

參數項	標準型(NBR芯)	耐酸型(EPDM芯)	食品級(硅橡膠芯)	測試標準
工作溫度(℃)	-40~+150	-30~+180	-50~+200	ASTM D2000
額定壓力(MPa)	2.5	4.0	1.6	EN 1514-1
壓縮率(%）	20±5	18±4	25±5	DIN 28090
回彈率(%)	≥25	≥28	≥30	ASTM F36
PTFE厚度	0.2~0.3	0.3~0.5	0.1~0.2	ISO 4591
表面粗糙度Ra(μm)	≤3.2	≤3.2	≤0.8	ISO 4287

尺寸規格表

公稱直徑DN	內徑	外徑	標準厚度
15	16.5	54	1.5/2.0
50	53	102	2.0/3.0
100	104	158	2.5/3.5
300	306	370	3.0/4.5
600	610	685	4.0/6.1

認證標準清單

認證類型	認證標準	適用型號
工業通用	ISO 9001	全系列
食品級	FDA 21 CFR 177.1550	食品級
汽車行業	IATF 16949	標準型/耐酸型
環保	RoHS 2.0	全系列
飲用水	NSF/ANSI 61	食品級

選型對照指南

工況特點	推薦型號	核心優勢
油類介質+中溫	標準型（NBR芯）	優異的耐油性
強酸堿環境	耐酸型（EPDM芯）	全面的耐化學腐蝕
超高潔凈要求	食品級（硅橡膠芯）	超光滑表面（Ra≤0.8μm）
防靜電需求	導電型（CR芯）	可控表面電阻
頻繁拆卸工況	超彈性型（FKM芯）	抗永久變形能力強

創新技術參數

技術名稱	技術指標	應用狀態
激光微孔錨固	剝離強度≥8N/mm	已量產
石墨烯改性PTFE	導熱系數5.8W/(m·K)	小批量生產
生物降解橡膠	堆肥條件下降解率65%/年	研發階段
智能感知技術	壓力監測精度±0.1MPa	可選配置

技術參數

項目	參數
壓縮率	15-30%
剝離強度	≥3.5N/mm
表面粗糙度	Ra≤3.2μm（食品級0.8μm）
即時密封性	安裝后立即生效

材料組合方案

- 標準型：PTFE+NBR（耐油性好）

- 耐酸型：PTFE+EPDM（耐酸堿）

- 食品級：PTFE+硅橡膠（FDA認證）

- 導電型：PTFE+CR（表面電阻10?-10?Ω）

典型應用

- 化工管道法蘭密封

- 食品制藥設備連接

- 汽車制造密封系統

- 水處理設備接口

質量認證

- ISO 9001質量管理體系

- FDA 21 CFR 177.1550

- RoHS 2.0環保認證

- NSF/ANSI 61飲用水標準

選型建議

根據介質特性選擇合適材質組合，特殊工況可提供定制服務。最新石墨烯改性系列（導熱系數5.8W/(m·K)）已投入小批量生產。
