聚四氟乙烯石墨盤根簡介

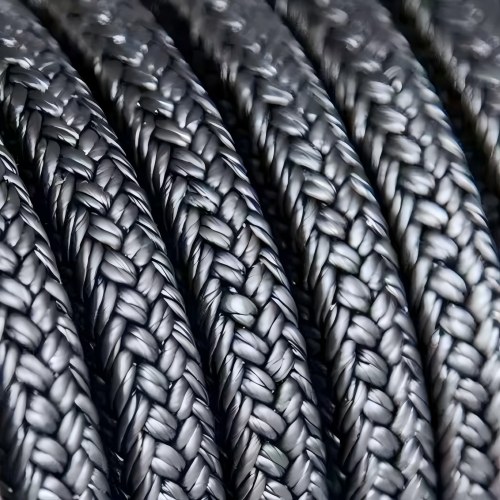

四氟石墨盤根是一種以聚四氟乙烯（PTFE）和石墨為核心成分，經專業編織工藝制成的高性能密封材料，部分產品會根據工況需求添加玻璃纖維、銅絲或不銹鋼絲等增強成分，進一步優化結構穩定性。



在成分特性上，聚四氟乙烯為其提供了優異的化學穩定性和耐腐蝕性，可抵御酸、堿、鹽、有機溶劑等絕大多數化學介質的侵蝕；石墨成分則賦予其低摩擦系數，有效減少設備運行時的磨損和能耗，同時顯著提升耐高溫性能——在有氧環境下長期使用耐溫可達850℃，無氧環境下耐溫能力更優。此外，通過交叉內鎖、螺旋編織等工藝制成的盤根結構，兼具高強度與柔韌性，既能抵抗拉伸和撕裂，又能緊密貼合軸、填料箱等密封部位的形狀，適配不同尺寸和工況的密封需求。



憑借這些綜合優勢，四氟石墨盤根廣泛應用于石油化工行業的泵、閥門、反應釜，食品飲料行業的加工及灌裝設備，以及造紙印刷行業的紙漿泵、管道等設備中，作為動密封或靜密封部件，可靠防止流體泄漏，保障設備穩定運行。





基礎特性

項目	參數	測試標準	特點
材質構成	PTFE纖維 + 石墨粉（20-30%）	DIN 3750	自潤滑/耐高溫
顏色	黑色（石墨復合）	目測	可定制白色（純PTFE）
密度	1.8-2.2 g/cm3	ASTM D792	含浸潤滑劑后降低5-8%
適用溫度	-200℃ ~ +280℃	ASTM D3045	短期峰值320℃

機械性能

參數	標準值	增強型	測試方法
抗拉強度	≥15 MPa	≥22 MPa	ASTM D2256
壓縮率	25-35%	20-30%	DIN 53853
回彈率	≥45%	≥50%	ISO 1856
磨損率（100h）	≤0.1mm	≤0.05mm	ASTM D6078

密封性能

密封性能	水密封	酸密封	測試條件
泄漏率	≤1×10?? mL/min·m	≤5×10?? mL/min·m	3MPa/150℃/24h
PV值極限	2.5 MPa·m/s	3.0 MPa·m/s	干摩擦條件
適用介質	水/蒸汽酸	強酸/有機溶劑	pH 0-14

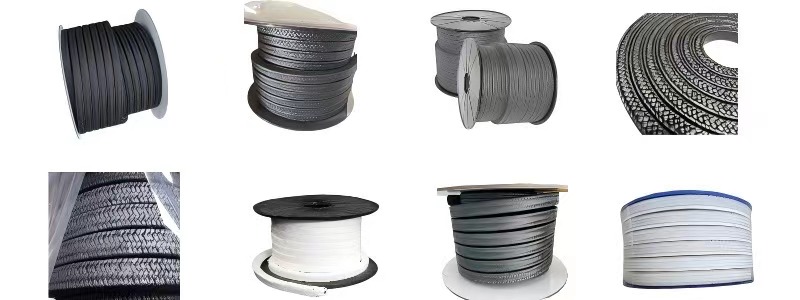

規格參數

參數	標準范圍	特殊定制
截面尺寸	3mm~50mm	1mm~100mm
編織結構	方形/圓形/扭制	多層復合編織
長度	5m/卷（±0.1m）	1-100m/卷
含油率	5-15%（可選）	無油（食品級）

認證標準

認證類型	標準編號	適用領域
食品級	FDA 21 CFR 177.1550	食品/制藥
工業安全	ISO 9001	通用工業
環保	RoHS 2.0	出口歐盟
核電	RCC-M標準	核電站

應用對照表

工況	推薦型號	替代方案
高溫泵閥密封	石墨含量25%	碳纖維盤根
食品機械	白色純PTFE	硅膠密封圈
強酸環境	含浸特殊潤滑劑型	陶瓷纖維盤根
高速旋轉軸	增強型（+玻纖）	機械密封

經濟性參數

型號	使用壽命	更換工時	綜合成本（元/年）
標準型	1.5-2年	0.5h	120-180
增強型	3-5年	0.8h	80-120
食品級	2-3年	1h	200-300



關鍵說明：

1. 安裝要點：

   - 軸表面粗糙度需控制在Ra0.8-1.6μm

   - 每圈填料切口應錯開120°以上



2. 選型建議：

   - 旋轉設備：選用石墨含量≥20%的增強型

   - 強酸工況：建議配合防腐涂層軸套使用



該產品已成功應用于：

- 石油化工高溫泵密封（280℃/4MPa）

- 制藥廠CIP系統（pH1-14交替工況）

- 核電站冷卻水泵（RCC-M核級認證）
