簡介

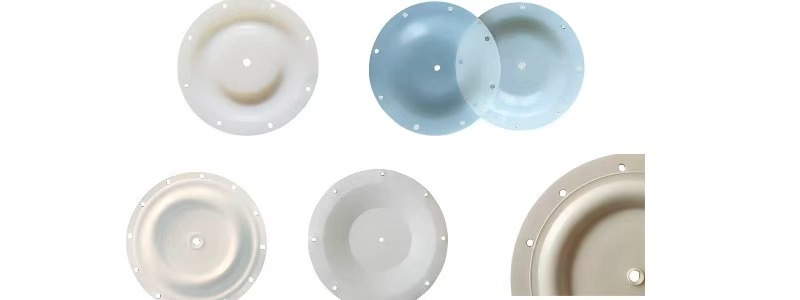

聚四氟乙烯膜片是一種由PTFE材料制成的超薄功能性薄膜，具有PTFE的典型特性，同時兼具薄膜材料的柔韌性和可加工性，是高端密封、過濾和防護(hù)領(lǐng)域的理想材料。PTFE膜片憑借其獨特的性能組合，在高端工業(yè)、醫(yī)療和消費品領(lǐng)域具有不可替代的地位。選型時應(yīng)重點關(guān)注：
1. 膜的類型（致密/微孔/膨體）
2. 厚度和機(jī)械強(qiáng)度要求
3. 表面處理需求（如粘接要求）
4. 相關(guān)行業(yè)認(rèn)證（FDA、UL等）
特殊應(yīng)用可考慮改性PTFE膜，如：
- 導(dǎo)電要求：添加碳纖維
- 增強(qiáng)耐磨：玻纖復(fù)合
- 提高導(dǎo)熱：石墨填充
主要特性
特性
說明
化學(xué)惰性
耐所有強(qiáng)酸、強(qiáng)堿（包括王水、氫氟酸）和有機(jī)溶劑
耐溫性
連續(xù)使用溫度-200℃~260℃，短期可達(dá)300℃
低表面能
表面張力僅18.5達(dá)因/厘米，具有優(yōu)異的不粘性
介電性能
介電常數(shù)2.1，體積電阻率>101?Ω·cm
透氣不透液
微孔結(jié)構(gòu)可實現(xiàn)氣體透過而阻隔液體
柔韌性
厚度0.01mm起仍保持良好的機(jī)械強(qiáng)度 |
生產(chǎn)工藝
2.1 拉伸成型法（主要工藝）
1. 混料：PTFE樹脂+助劑混合
2. 預(yù)成型：壓制成坯料
3. 擠出：柱塞擠出成棒
4. 壓延：輥壓成基帶
5. 雙向拉伸：縱向+橫向拉伸形成微孔
6. 熱定型：高溫處理穩(wěn)定結(jié)構(gòu)
2.2 車削法
- 適用于厚度>0.5mm的厚膜
- 通過精密車削PTFE棒材獲得
2.3 其他工藝
- 溶液澆鑄法（特殊應(yīng)用）
- 靜電紡絲法（納米級纖維膜）
主要類型
類型
特點
典型厚度
主要用途
致密膜
無孔隙，完全阻隔
0.01-0.5mm
密封襯墊、絕緣材料
微孔膜
孔隙率30%-90%
0.02-0.2mm
過濾材料、透氣防水膜
膨體膜(ePTFE)
高孔隙率，纖維狀結(jié)構(gòu)
0.1-1.0mm
醫(yī)用補(bǔ)片、密封材料
復(fù)合膜
與其他材料復(fù)合（如織物）
0.05-2.0mm
防護(hù)服、建筑膜材
導(dǎo)電膜
添加導(dǎo)電填料（如碳黑）
0.1-0.5mm
防靜電、電磁屏蔽
關(guān)鍵性能參數(shù)
參數(shù)
典型值
測試標(biāo)準(zhǔn)
拉伸強(qiáng)度（MD）
10-50 MPa
ASTM D882
斷裂伸長率
50-400%
ASTM D882
孔隙率
0-90%
ASTM D2873
孔徑大小
0.1-10μm
泡點法
水接觸角
>110°
ISO
透氣量
0.1-100 L/m2·s（@100Pa）
ASTM D737
典型應(yīng)用領(lǐng)域
5.1 工業(yè)領(lǐng)域
- 密封件：法蘭密封膜片、泵閥隔膜
- 過濾材料：
- 化工：酸霧過濾
- 電子：超純氣體過濾
- 食品：飲料除菌過濾
- 防腐襯里：反應(yīng)釜、管道內(nèi)襯
5.2 電子電氣
-高頻電路絕緣
- 電容器介質(zhì)膜
- 鋰電池隔膜（改性PTFE）
5.3 醫(yī)療領(lǐng)域
- 人工血管
- 手術(shù)防粘連膜
- 呼吸器防水透氣膜
5.4 建筑領(lǐng)域
- 建筑膜材（體育場館）
- 防水透氣屋面材料
5.5 消費品
- 服裝防水透氣膜（Gore-Tex）
- 不粘炊具基材
選型指南
1. 密封應(yīng)用：
- 選擇致密膜（0.05-0.3mm）
- 高溫工況選玻纖增強(qiáng)型
2. 過濾應(yīng)用：
- 根據(jù)顆粒大小選擇孔徑（0.2-5μm）
- 強(qiáng)腐蝕環(huán)境選純PTFE膜
3. 醫(yī)用材料：
- 必須符合USP Class VI或ISO 10993認(rèn)證
4. 建筑用膜：
- 選擇UV穩(wěn)定型復(fù)合膜材
與其他材料的對比
對比項
PTFE膜
PE膜
PVDF膜
耐溫性
-200~260℃
-60~80℃
-40~150℃
耐化學(xué)性
最優(yōu)
一般
良好
不粘性
極佳
差
中等
成本
較高
低
中等
加工難度
較難
容易
中等
