簡介

聚四氟乙烯（PTFE）與三元乙丙橡膠（EPDM）復合墊片是一種結合了PTFE優異化學惰性和EPDM良好彈性的高性能密封材料，專為解決極端工況下的密封難題而設計。PTFE+EPDM復合墊片通過材料創新實現了：

? 化學防護（PTFE層）與"彈性密封"（EPDM層）的完美結合

? 解決傳統PTFE墊片冷流問題的經濟方案

? 特別適合溫度循環、"壓力波動"和"腐蝕性介質”共存的復雜工況

選型時需重點評估：介質滲透性、溫度波動范圍和壓力循環頻率，建議索取材料兼容性測試報告。對于極端工況，可考慮PTFE/FFKM（全氟醚橡膠）等更高性能組合。

材料組成與結構

  - 面層材料：純PTFE或改性PTFE薄膜（厚度0.1-0.5mm）

  - 提供化學防腐屏障

  - 低摩擦表面減少粘附

- 基層材料：EPDM橡膠層（厚度1-5mm）

  - 提供彈性補償能力

  - 吸收機械振動和位移

- 復合工藝：

  - 化學粘接（需界面活化處理）

  - 熱壓復合（PTFE熔點327℃ vs EPDM耐溫150℃）

核心性能優勢

性能	PTFE層的貢獻	EPDM層的貢獻
耐化學性	抵御98%的強酸強堿	耐弱酸/堿和極性溶劑
密封彈性	幾乎無彈性	壓縮率30-50%，回彈率>80%
溫度適應性	-200~260℃穩定	-50~150℃有效工作
安裝便捷性	低摩擦系數(0.04)便于安裝	高摩擦系數(0.8)防止移位
經濟性	減少昂貴PTFE用量	低成本橡膠基體降低成本

關鍵性能參數

參數	典型值	測試標準
壓縮應力	15-50 MPa（@25%壓縮量）	ASTM F36
蠕變松弛率	<15%（2000小時@150℃）	ASTM F146
化學耐受性	通過NORSOK M-710標準	ISO 23936-2
爆破壓力	≥10倍額定壓力	ASME B16.20
適用介質pH值	0-14（長期）	ASTM D543

典型應用場景

- 化工行業：

  - 強腐蝕性介質法蘭密封（如硫酸廠反應釜）

  - 氯堿工業電解槽密封

- 制藥設備：

  - CIP/SIP系統密封

  - 生物反應器法蘭

- 能源領域：

  - LNG低溫管道密封（-160℃）

  - 地?zé)嵯到y(tǒng)高溫高壓密封

- 食品加工：

  - 強酸清洗設備（符合FDA 21 CFR 177.1550）

  - 高溫蒸汽滅菌管道

與純PTFE墊片的對比

對比項	PTFE+EPDM復合墊片	純PTFE墊片
密封可靠性	彈性補償能力優	易發生冷流泄漏
安裝預緊力	需螺栓載荷降低40%	需要高預緊力
耐壓波動	適應壓力波動>10bar	僅適用穩定壓力
使用壽命	動態工況壽命延長3-5倍	易蠕變失效
成本	價格高20-30%	經濟型選擇

特殊改性品種

- 導電型：添加碳粉的PTFE層（表面電阻<10?Ω）

- 增強型：內置不銹鋼絲網（耐壓提升至PN100）

- 食品級：白色EPDM+超純PTFE（通過3-A Sanitary標準）

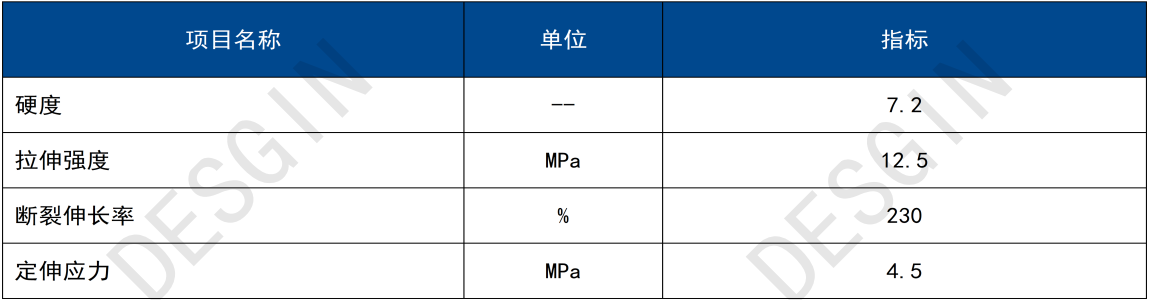

技術指標：

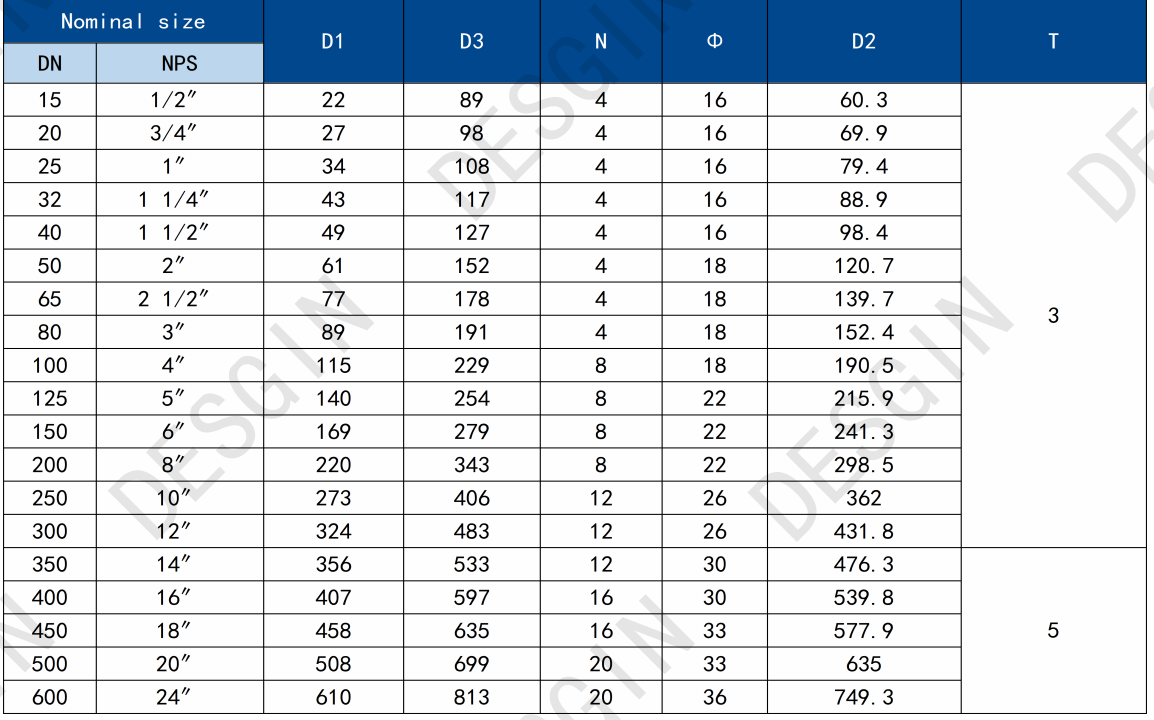

規格：
