簡介

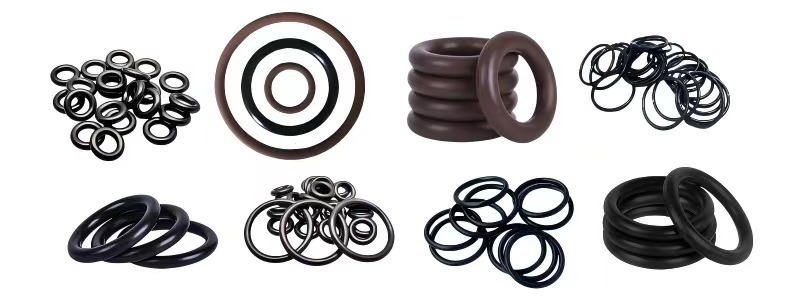

橡膠O型圈是一種截面為圓形的環形密封件，主要用于靜態或動態密封，防止液體或氣體泄漏。因其結構簡單、成本低、安裝方便，被廣泛應用于機械、汽車、化工、醫療等行業。橡膠O型圈是密封領域的通用解決方案，選型時需重點關注 材料兼容性、溫度范圍 和 壓力等級。對于極端工況（高溫、強腐蝕），可選用氟橡膠或組合密封方案（O型圈+擋圈）。定期檢查壓縮率和表面狀態可顯著延長使用壽命。



核心特性

特性	說明
彈性優異	高回彈性，可適應不同壓縮率（通常15%~30%）。
密封可靠	在靜態和低速動態密封中表現優異。
耐介質性	不同橡膠材質可耐油、酸、堿、水等（需根據介質選擇材料）。
溫度范圍	普通橡膠：-40℃~120℃；特種橡膠（如氟橡膠）可達-60℃~250℃。
低成本	大批量生產成本低，易于更換。



常用橡膠材料及適用場景

材料類型	特點	適用介質	溫度范圍
丁腈橡膠（NBR）	丁腈橡膠（NBR）	石油基油類、水、液壓油	-30℃~120℃
氟橡膠（FKM）	耐高溫、耐腐蝕	燃油、酸、溶劑	-20℃~250℃
硅橡膠（VMQ）	耐高低溫，無毒	食品、醫療、高溫空氣	-60℃~230℃
三元乙丙（EPDM）	耐臭氧、耐水蒸氣	熱水、蒸汽、弱酸堿	-50℃~150℃
氯丁橡膠（CR）	耐候性佳，阻燃	戶外密封、制冷劑	-40℃~120℃

標準尺寸與規格

-  內徑（ID）：常見1mm~500mm（美標AS568、國標GB/T3452.1等）。

- 線徑（CS）：通常0.5mm~10mm。

- 硬度（邵氏A）：50~90 Shore A（常用70±5）。

示例：

- AS568-010：內徑1.78mm，線徑1.78mm（標準美標編號）。

- GB/T3452.1 3.55×1.78：內徑3.55mm，線徑1.78mm（國標）。



應用領域

- 液壓/氣動系統：泵閥密封、氣缸密封。

-汽車工業：發動機油封、燃油系統密封。

- 電子電器：防水密封（如電纜接頭）。

- 食品醫療：無菌設備、制藥管道（需FDA認證）。

- 家用產品：水龍頭、管道接口防漏。

典型規格示例：

- AS568-010：精密小尺寸，適用于微型設備

- GB/T3452.1 3.55×1.78：通用標準尺寸，應用廣泛



選型與安裝要點

1. 材料選擇：

   - 油類介質 → NBR或FKM

   - 高溫環境 → FKM或硅橡膠

   - 食品接觸 → 鉑金硫化硅橡膠（FDA認證）

2. 壓縮率設計：

   - 靜態密封：15%~25%

   - 動態密封：10%~20%

3. 安裝注意：

   - 避免扭曲或過度拉伸（建議使用安裝工具）。

   - 溝槽表面粗糙度建議Ra≤1.6μm。



特殊類型O型圈

- 背壓擋圈：與O型圈組合使用，防止高壓擠出（材質通常為PTFE或尼龍）。

- 彩色O型圈：用于區分不同介質或壓力等級（如紅色耐酸、藍色耐油）。

- 導電O型圈：添加碳黑，用于電磁屏蔽（如電子設備密封）。



產品參數表

參數類別	詳細說明
材料類型	NBR、FKM、EPDM、硅橡膠等10+種選項
尺寸范圍	內徑1mm-1000mm，線徑0.5mm-15mm
硬度范圍	40-90 Shore A（可定制）
工作溫度	-60℃至+250℃（視材料而定）
-60℃至+250℃（視材料而定）	FDA、RoHS、REACH、UL等
