產品概述

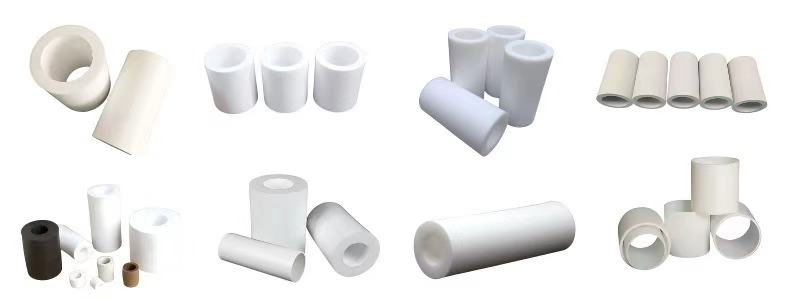

聚四氟乙烯（PTFE）管材是以高分子量PTFE樹脂為原料，通過特殊加工工藝制成的半透明至白色管狀制品。作為氟塑料的典型代表，PTFE管材憑借其"塑料王"的卓越性能，已成為化工、半導體、醫療等高端領域的核心輸送材料。本產品系列涵蓋從微細導管到工業級大管徑的全尺寸規格，并可根據工況需求進行功能化改性。
核心優勢
-化學惰性之王：在表格1數據基礎上，PTFE管材能抵抗包括王水、氫氟酸在內的幾乎所有強腐蝕介質，其化學穩定性遠超玻璃、陶瓷等傳統材料。
- 溫度適應極限：如表2所示，-200~260℃的寬溫域性能使其成為深冷介質輸送和高溫蒸汽系統的理想選擇，玻纖增強型更可將短期耐溫提升至300℃。
- 摩擦特性卓越：0.04~0.08的超低摩擦系數（見表3）使其在無潤滑狀態下仍能保持優異滑動性，比普通聚乙烯管磨損率降低90%以上
基礎材料特性
| 參數 |
數值范圍 |
測試標準 |
備注 |
| 密度 (g/cm3) |
2.14~2.20 |
ASTM D792 |
最輕的氟塑料之一 |
| 熔點 |
327℃ |
ASTM D3418 |
實際使用≤260℃ |
| 連續使用溫度 |
-200~260℃ |
ASTM D794 |
短期可達300℃ |
| 拉伸強度 (MPa) |
20~35 |
ASTM D638 |
縱向/橫向差異<15% |
| 斷裂伸長率 (%) |
200~400 |
ASTM D638 |
取決于加工工藝 |
化學耐受性能
| 介質類型 |
耐受等級 (23℃) |
極限溫度 |
例外物質 |
| 強酸 |
全耐受（包括王水） |
260℃ |
熔融堿金屬 |
| 強堿 |
全耐受（50%NaOH） |
200℃ |
氟氣/三氟化氯 |
| 有機溶劑 |
耐所有常見溶劑 |
150℃ |
全氟醚類溶劑 |
| 氧化劑 |
耐濃硝酸/雙氧水 |
100℃ |
液態氟 |
物理性能參數
| 參數 |
典型值 |
測試方法 |
行業對比優勢 |
| 摩擦系數 |
0.04~0.08 |
ASTM D1894 |
最低的固體材料之一 |
| 介電強度 (kV/mm) |
40~60 |
ASTM D149 |
1MHz下tanδ<0.0002 |
| 熱膨脹系數 (10??/K) | 10~15 |
10~15 |
ASTM D696 |
需考慮熱變形補償 |
| 透氣性 (cm3·mm/m2·d·atm) |
氦氣: 500~800 |
ASTM D1434 |
需襯里處理阻隔 |
產品規格系列
| 類型 |
內徑范圍 (mm) |
壁厚公差 |
特殊結構 |
| 純PTFE管 |
0.5~300 |
±10% |
透明/彩色改性 |
| 玻纖增強管 |
3~150 |
±7% |
抗壓強度提升3~5倍 |
| 導電/抗靜電管 |
5~200 |
±8% |
表面電阻103~10?Ω |
| 多層復合管 |
10~250 |
±5% |
內襯PFA/ETFE |
機械性能對比
| 性能 |
純PTFE |
25%玻纖增強 |
石墨填充 |
碳纖維填充 |
| 抗蠕變率 (50℃/10MPa) |
8% (1000h) |
2% (1000h) |
3% (1000h) |
1.5% (1000h) |
| PV極限值 (MPa·m/s) |
0.05 |
0.35 |
0..25 |
0.50 |
| 熱導率 (W/m·K) |
0.25 |
0.45 |
0.6 |
1.20 |
行業應用標準
| 領域 |
適用標準 |
關鍵要求 |
關鍵要求 |
| 化工 |
DIN 16964 |
爆破壓力≥4倍工作壓力 |
5~8年 |
| 半導體 |
SEMI F57 |
超純級（金屬含量<1ppb） |
3~5年 |
| 醫療 |
USP Class VI |
生物相容性認證 |
滅菌100次循環 |
| 食品 |
FDA 21 CFR 177.1550 |
可接觸油脂類食品 |
永久性認證 |
加工技術參數
| 工藝 |
溫度范圍 |
壓力要求 |
注意事項 |
| 擠出成型 |
360~400℃ |
15~25MPa |
需精確控溫±2℃ |
| 模壓燒結 |
370~385℃/2~4h |
10~15MPa |
階梯升溫防開裂 |
| 二次加工 |
車削: 200~250℃ |
- |
刀具鋒利度RA≤0.8μm |
國際認證體系
| 認證 |
檢測項目 |
通過要求 |
證書有效期 |
| NSF/ANSI 51 |
萃取物測試 |
<0.1mg/cm2遷移量 |
5年 |
| UL 94 |
阻燃等級 |
| V-0級（1.6mm厚度） |
3年 |
| REACH SVHC |
REACH SVHC |
205項物質未檢出 |
年度更新 |
選型指南
| 工況特征 |
推薦類型 |
理由 |
替代方案 |
| 超純流體輸送 |
電拋光PFA襯里管 |
表面Ra≤0.2μm |
燒結后珩磨PTFE |
| 動態摩擦場合 |
石墨填充PTFE管 |
PV值提升5倍 |
陶瓷復合管 |
| 強腐蝕+高溫 |
全氟醚橡膠復合管 |
耐300℃蒸汽 |
哈氏合金襯管
|
應用領域簡明指南
一、工業領域
1. 化工行業
- 強酸強堿輸送（硫酸/氫氟酸等） - 腐蝕性氣體管道（氯氣/二氧化硫） - 反應釜配套管路
2. 半導體制造
- 超純水輸送系統 - 化學試劑分配管路 - 晶圓清洗設備
二、醫療領域
1. 醫療器械
- 內窺鏡導管 - 血液透析管路 - 手術器械套管
2. 制藥設備
- 藥液輸送管道 - 滅菌設備連接管 - 生物反應器管路
三、食品領域
1. 食品加工
- 食用油輸送管道 - 乳制品生產管線 - 酒類/飲料輸送
2. 包裝機械
- 醬料灌裝管 - 高溫蒸汽管路
四、特殊應用
1. 航空航天
- 燃油系統管路 - 液壓傳動管道
2. 新能源
- 鋰電池電解液輸送 - 燃料電池組件
（注：實際選型需考慮介質特性/溫度壓力等參數）
