產品定義與核心特性

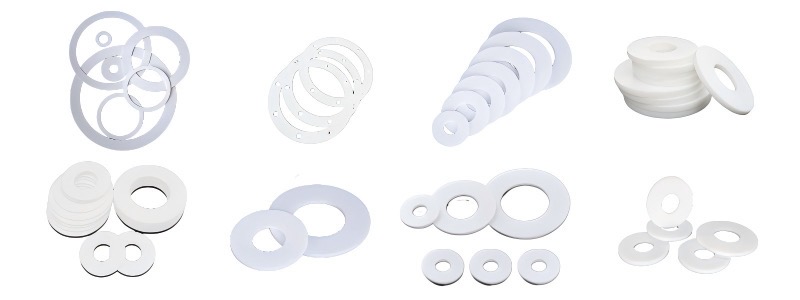

聚四氟乙烯墊片是以PTFE為主要原料制成的密封元件，具有"塑料王"的美譽，主要特性包括：

- 化學惰性：可抵抗除熔融堿金屬外的所有化學介質

- 耐溫范圍：-200℃~+260℃（短期300℃）

- 摩擦系數：0.04-0.08（固體材料中最低）

- 絕緣性能：介電強度>40kV/mm

產品分類與技術參數

類型	密度(g/cm3)	抗拉強度(MPa)	適用壓力(MPa)	主要特點
純PTFE墊片	2.14-2.20	15-25	≤3.0	超高純度，醫療食品級
填充改性型	2.20-2.35	25-40	≤10.0	添加玻纖/石墨等增強材料
膨體PTFE	0.6-1.2	5-15	≤2.5	微孔結構，優異壓縮回彈性
復合墊片	-	-	≤25.0	PTFE+金屬網增強結構

選型技術要點

1. 工況匹配原則

   - 強腐蝕環境：選用純PTFE或膨體型

   - 高壓工況：選擇金屬增強復合型

   - 頻繁拆卸：推薦膨體PTFE（回彈率>60%）

2. 安裝注意事項

   - 表面處理：法蘭面Ra≤3.2μm

   - 壓緊應力：15-25MPa（改性型可至40MPa）

   - 溫度補償：考慮熱膨脹系數（10×10??/℃）

3. 失效預防措施

   - 蠕變失效：選用填充改性型

   - 冷流問題：增加限位結構

   - 化學腐蝕：避免接觸氟氣/液氨

、創新技術發展

1. 納米復合材料

   - 石墨烯改性：導熱系數提升3倍

   - 納米陶瓷填充：耐磨性提高5倍

2. 智能墊片

   - 嵌入式RFID芯片：實時監測密封狀態

   - 自修復技術：微膠囊破損自動修復

3. 環保工藝

   - 無油燒結技術

   - 廢料回收利用率>95%

質量檢測標準

檢測項目	標準方法	合格指標
密度	ASTM D792	±0.05g/cm3
抗老化	ASTM D573	70℃×168h性能保持率>90%
密封性能	ISO 5208	泄漏率<0.01mg/s·m
潔凈度	SEMI F57	金屬離子<1ppb

材料科學深度解析

1. 分子結構特性

- 完全對稱的螺旋狀分子鏈結構

- 碳-氟鍵鍵能高達485kJ/mol

- 結晶度范圍：60-98%（可通過淬火工藝調控）

2. 改性技術矩陣

填充材料	添加比例	性能提升方向	適用工況
玻纖	15-25%	抗壓強度↑300%	高壓法蘭
石墨	5-15%	導熱系數↑5倍	高溫?fù)Q熱器
青銅粉	20-40%	PV值↑8倍	軸承密封
聚苯酯	10-20%	耐溫↑至300℃	航空航天

制造工藝全流程

1. 精密加工技術對比

工藝	尺寸精度	表面粗糙度	適用厚度	產能
模壓	±0.1mm	Ra1.6-3.2μm	0.5-50mm	中
車削	±0.02mm	Ra0.4-0.8μm	0.1-10mm	低
膨體	±0.3mm	Ra3.2-6.3μm	1-20mm	高

2. 表面處理技術

- 等離子活化（達因值>50）

- 激光微織構（摩擦系數降至0.02）

- 磁控濺射鍍層（硬度HV>800）

墊片選購參數對照表

選購參數	選項范圍/指標要求	選型說明
材質類型	純PTFE/玻纖增強/石墨填充/碳纖維填充/青銅粉填充/膨體PTFE/金屬?gòu)?fù)合	強腐蝕選純PTFE，高壓選金屬?gòu)?fù)合，導熱需求選石墨填充
尺寸規格	內徑Φ5-2000mm 外徑Φ10-2500mm 厚度0.5-50mm	需提供法蘭標準（如HG/T20606）或圖紙
壓力等級	0.1-25MPa	低壓（<3MPa）選純PTFE 中壓（3-10MPa）選填充型 高壓（>10MPa）選金屬?gòu)?fù)合
溫度范圍	200℃~+260℃（常規） -268℃~+315℃（特殊型號）	超高溫需選聚酰亞胺改性型
介質兼容性	酸/堿/有機溶劑/氣體/超純介質	氟氣、熔融堿金屬等禁用
表面處理	光面/激光微紋/等離子活化	頻繁拆卸選激光微紋面（摩擦系數0.02）
認證要求	FDA/NSF/REACH/UL/ASME/PED	食品醫療需FDA認證，歐盟需PED認證
顏色標識	白色（純PTFE） 灰色（玻纖） 黑色（石墨） 金屬色（復合型）	顏色可定制
特殊功能	導電型/抗靜電型/阻燃型/高潔凈型	半導體選高潔凈型，易燃環境選阻燃V0級
使用壽命	1-10年（視工況）	強腐蝕環境建議2年更換

PTFE墊片應用領域速查表

附加選購指南：

1. 法蘭匹配參數：

   - 法蘭面粗糙度：建議Ra≤3.2μm

   - 螺栓預緊力：15-25N·m（需按法蘭標準計算）

   - 壓縮量控制：20-30%（膨體型可至40%）
