產品概述

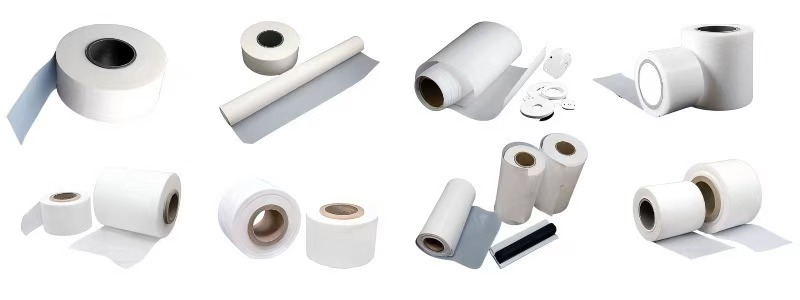

PTFE薄膜是通過懸浮聚四氟乙烯樹脂經模壓、燒結、車削等工藝制成的超薄材料，厚度范圍0.01mm-1mm，兼具PTFE的化學惰性和薄膜材料的柔韌性，是高端密封、絕緣和過濾領域的核心功能材料。





核心特性

特性	技術參數	性能優勢
厚度范圍	0.01-1mm（±0.005mm精度）	適應不同封裝需求
耐溫性	-200℃ ~ +260℃（短時300℃）	寬溫域穩定性
介電強度	100-200kV/mm（0.1mm厚）	超高壓絕緣首選
透氣率	0.1-10L/m2·day（膨體膜）	選擇性透氣
摩擦系數	0.04-0.08	自潤滑特性顯著





 產品分類



類型	工藝特征	典型應用
車削膜	純PTFE燒結后車削，厚度≥0.1mm	密封墊片、閥片
定向拉伸膜	雙向拉伸成型，厚度0.01-0.2mm	電容器介質、高頻覆銅板
膨體膜(ePTFE)	微孔結構，孔隙率30-90%	用透氣膜、空氣過濾
復合膜	鋁箔/無紡布等復合	防腐襯里、電磁屏蔽





 關鍵性能參數



參數	測試標準	典型值
拉伸強度	ASTM D882	縱向30-50MPa，橫向20-40MPa
熱收縮率	IPC-TM-650	＜1%（260℃/30min）
孔徑分布	ASTM F316	0.1-10μm（膨體膜）
表面電阻	ASTM D257	＞101?Ω（絕緣型）





 應用領域

1 電子電氣

- 高頻基材：5G天線用覆銅板（介電常數2.1）

- 絕緣屏障：高壓電纜繞包膜（耐壓＞100kV）

- 案例：某特高壓項目使用0.05mm膜替代傳統材料，體積縮小40%

2 醫療防護



產品類型	性能要求	解決方案
手術防護膜	透氣量＞5L/m2·s	25μm膨體膜+拒水處理
人工血管	孔隙率60±5%	梯度孔徑ePTFE膜

 3 工業密封

- 法蘭密封：0.1-0.5mm車削膜（替代石棉墊片）

- 動態密封：石墨填充膜（PV值達0.5MPa·m/s）





 加工指南

1 分切技術

- 激光切割：精度±0.01mm（適合精密電子件）

- 超聲裁切：無毛邊（醫療制品專用）

- 最大幅寬：1500mm（可拼接）

2 復合工藝



對比項	PTFE膜	PE膜	PI膜
耐溫性	-200~260℃	-60~80℃	-269~400℃
介電損耗	0.0002（1MHz）	0.001	0.002
成本	★★★☆☆	★★★★★	★★☆☆☆
壽命	10-15年	2-3年	8-10年





 選型速查表



工況	推薦類型	技術依據
高頻電路基板	12μm定向拉伸膜	介電常數2.1，損耗角0.0002
強腐蝕密封	0.5mm車削膜+石墨填充	耐98%硫酸，PV值0.3MPa·m/s
醫用透氣包裝	50μm膨體膜	透氣量10L/m2·day，阻菌率100%
電磁屏蔽	鋁箔復合膜（厚度0.1+0.02）	屏蔽效能＞60dB（1GHz）





創新應用

1 智能薄膜

- 嵌入式納米線傳感器（監測應力/溫度）

- 參數范圍：

  - 壓力傳感：0-10MPa

  - 溫度傳感：-50~300℃

2 環保型

- 可回收再加工（回收率＞85%）

- 生物降解改良型（戶外使用周期可控）





認證標準

標準	適用類型	關鍵指標
UL 94	電子電氣用	V-0阻燃等級
ISO 10993	醫用級	細胞毒性≤1級
GB/T 13519	包裝用	透濕量＜5g/m2·24h
