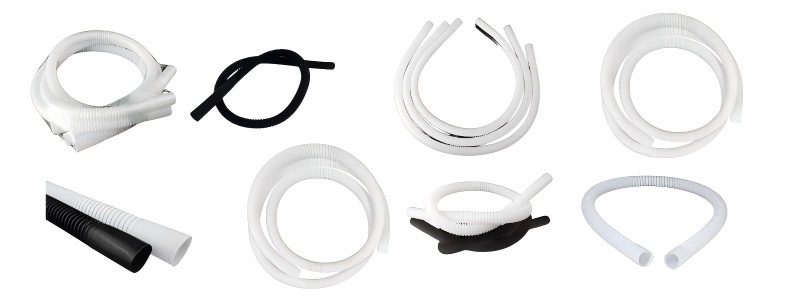

四氟波紋管簡介
四氟波紋管是以聚四氟乙烯(PTFE)為主要原料,通過特殊加工工藝制成的柔性管道制品。其獨特的波紋結構設計,使其兼具PTFE材料的優異化學穩定性和出色的機械柔韌性,成為工業領域關鍵的功能性部件。
核心優勢
- 卓越的化學惰性:可耐受包括王水、氫氟酸在內的絕大多數強腐蝕性介質
- 寬廣的溫域表現:-200℃至+260℃范圍內保持性能穩定,瞬間耐溫可達300℃
- 出色的物理特性:摩擦系數低至0.04,表面能僅18.5mN/m,具有優異的不粘性
- 靈活的結構設計:波紋構造賦予管道優異的伸縮補償能力(軸向補償量可達1/3管長)
典型應用
- 化工領域:酸堿輸送系統、反應釜排氣管道
- 電子行業:半導體濕法設備工藝管路
- 能源裝備:燃料電池氣體輸送管路
- 醫療設備:內窺鏡器械傳動套管
技術進展
最新開發的納米改性四氟波紋管,通過引入碳納米管增強體系,使產品抗拉強度提升300%,爆破壓力達到2.5MPa,同時保持原有的化學穩定性。部分高端型號已實現導電/抗靜電功能的定制化開發。
該產品嚴格遵循ISO 10993醫療器材生物相容性標準,并通過FDA 21 CFR 177.1550認證,滿足不同行業的合規性要求。
關鍵參數表
類別
參數/特性
說明
基礎材料
聚四氟乙烯(PTFE)或改性PTFE
可添加玻璃纖維、碳纖維等增強材料
溫度范圍
-200℃ ~ +260℃(短時300℃)
低溫不脆化,高溫不分解
耐壓等級
0.1~0.3MPa(普通型)
1.0MPa以上(增強型) 增強型采用金屬絲網或纖維內襯
耐腐蝕性
耐強酸、強堿、有機溶劑
不適用熔融堿金屬、氟氣等極端介質
波紋結構
U型、V型、Ω型
波數、波高可定制(如4~20波)
通徑范圍
DN6 ~ DN200
特殊尺寸可定制
顏色
白色(標準)、黑色(導電改性)
黑色款含碳粉,抗靜電
認證標準
FDA、USP Class VI(醫療/食品級)
符合半導體行業SEMI F57標準
應用場景對比表
行業
典型應用
特殊要求
推薦類型
化工
腐蝕性流體輸送、反應釜管路
耐壓、耐溫波動
增強型(金屬網襯里)
半導體
高純化學品傳輸、CMP設備
超低析出、無金屬離子污染
高純度PTFE+PFA復合
醫療
制藥導管、手術設備連接
生物相容性、滅菌耐受
FDA認證醫療級
食品
飲料/乳品輸送管道
無毒、易清潔
白色光滑內壁
航空航天
燃油系統、液壓管路
輕量化、耐低溫(-100℃以下)
薄壁增強型
選型對照表
需求
適用類型
示例型號參考
常規腐蝕介質低壓輸送
單層PTFE波紋管
PTFE-BW-15(DN15)
高壓/振動環境
不銹鋼絲增強波紋管
PTFE-SS-25(DN25)
超高純度化學品
電拋光內壁+PFA襯層
PTFE-EP-10(DN10)
抗靜電需求
碳粉填充導電波紋管
PTFE-CB-50(DN50)
頻繁彎曲場景
高柔韌性改性PTFE(波距≤5mm)
PTFE-FL-8(DN8)
材料安全認證
標準體系
認證內容
適用領域
FDA 21 CFR 177.1550
美國食品藥品監督管理局對PTFE材料的安全認證
食品接觸、醫療器械
EU 10/2011
歐盟食品接觸材料法規
食品加工設備
USP Class VI
美國藥典醫用塑料生物反應測試
制藥、醫療植入器械
行業專用認證
標準編號
認證要求
應用行業
SEMI F57
半導體設備用PTFE部件潔凈度標準
半導體制造
ISO 10993
醫療器械生物相容性測試系列標準
醫療植入設備
DIN EN 1337-9
歐洲建筑用抗震補償器標準
化工管道系統
材料創新技術
技術名稱
技術突破
性能提升
應用場景
納米復合增強技術
添加碳納米管/石墨烯(0.5-3wt%)
抗拉強度↑200%
導熱系數↑150% 高壓化工管道
燃料電池雙極板 多孔結構改性技術
發泡PTFE微孔控制(孔徑10-100μm)
重量減輕30%
柔韌性提升50% 醫療導管
航空航天輕量化部件 導電功能化技術
碳纖維/金屬粉體復合(表面電阻103-10?Ω)
消除靜電積聚
電磁屏蔽效能>60dB 半導體潔凈室
防爆環境
結構創新設計
設計類型
技術特征
優勢
典型產品
多層復合波紋結構
內層PFA+中層PTFE+外層增強纖維
耐壓2.5MPa
滲透率降低90% 超高純化學品輸送系統
智能形變波紋結構
形狀記憶合金絲編織增強
溫度自適應形變
補償效率提升70% 航天器熱管理系統
微型集成波紋單元
3D打印制備亞毫米級波紋結構(精度±0.01mm)
實現復雜流道設計
體積縮小80% 微流控芯片
人工血管支架
制造工藝突破
- 激光輔助成型技術:
采用CO?激光精確控制波紋成型(加工速度提升5倍,壁厚偏差<±0.05mm)
- 等離子體表面處理:
通過Ar/O?等離子體刻蝕(表面能提升至50mN/m),實現與金屬/塑料的可靠粘接
- 連續擠出纏繞工藝:
實現超長(>50m)波紋管一體化成型,消除傳統分段焊接缺陷
