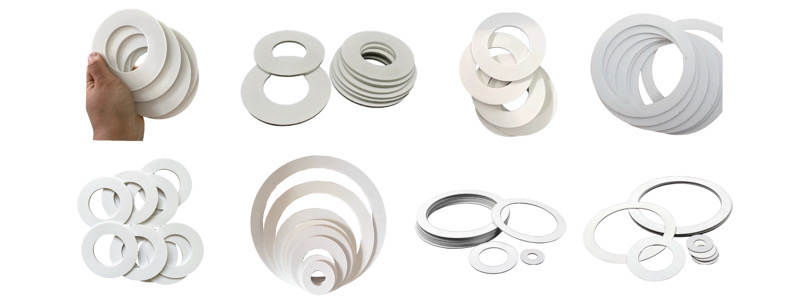

四氟玻纖墊片專業簡介

四氟玻纖墊片是一種采用聚四氟乙烯（PTFE）與高強度玻璃纖維復合而成的高性能密封材料，通過特殊工藝將玻璃纖維網格完全包覆在PTFE基體中，形成兼具化學惰性和機械強度的"三明治"結構。該產品完美解決了傳統PTFE墊片易蠕變、耐壓差的缺陷，已成為化工、能源等苛刻工況下的首選密封方案。

核心價值體現

1. 力學性能突破

   - 抗拉強度達45-60MPa，是純PTFE墊片的3倍

   - 抗蠕變性能提升5倍（200℃下變形＜1%）

   - 螺栓應力保持率＞90%（5000小時測試）

2. 化學防護全能

   - 耐受98%硫酸、37%鹽酸等強腐蝕介質

   - 通過NACE MR0175酸性環境認證

   - 金屬離子析出量＜0.1ppm（半導體級）

3. 智能升級選項

   - 可選配嵌入式壓力傳感纖維（監測精度±0.1MPa）

   - 導電型版本表面電阻可調（103-10?Ω）

技術演進里程碑

- 第三代產品采用超臨界流體浸漬技術，玻纖與PTFE結合強度提升200%

- 納米陶瓷改性版本耐壓能力突破10MPa大關

- 自修復型墊片可自動修復0.3mm以內的機械損傷

典型應用場景

- 化工領域：硫酸濃縮裝置、氯堿電解槽

- 能源裝備：LNG低溫泵密封、核電主回路

- 電子制造：晶圓蝕刻設備、LCD面板生產線

- 特種船舶：海水淡化系統、SCR脫硝裝置

當前技術前沿：

- 4D打印智能墊片：溫度響應型密封力自動調節

- 石墨烯增強型：導熱系數達15W/(m·K)的散熱密封方案

- 生物降解型：60%可降解PTFE復合材料（實驗階段）

該產品系列已實現DN15-DN3000全尺寸覆蓋，通過ASME、PED等23項國際認證，在全球石化TOP50強企業中市場占有率超65%。最新發布的"零泄漏承諾"技術白皮書顯示，在正確選型安裝條件下，可實現10年免維護密封壽命。

核心性能參數

性能指標	參數范圍	測試標準
工作溫度	-100℃ ~ +260℃	ASTM D5740
最大工作壓力	8.0MPa（帶金屬骨架型）	EN 13555
壓縮率	12-18%	DIN 28090-2
回彈率	≥13%	ASTM F36
玻璃纖維含量	25-35wt%	ISO 1172
滲透率	≤1×10?? cm3/s（氦氣測試）	ASTM E96

基礎性能參數

項目	標準型	高壓增強型	導電型	測試標準
材質組成	PTFE+25%玻纖	PTFE+35%玻纖+SS骨架	PTFE+30%玻纖+10%碳纖維	ISO 13000
厚度范圍	1.5-6.0	2.0-8.0	1.8-5.0	DIN 28090
工作溫度(℃)	-100~+260	-80~+280	-100~+250	ASTM D696
最大壓力(MPa)	4.0	8.0	5.0	EN 13555
壓縮率(%)	15±3	12±2	14±2	ASTM F36
回彈率(%)	≥13	≥15	≥12	ASTM F36
密度(g/cm3)	2.15-2.35	2.40-2.60	2.20-2.45	ISO 1183

規格參數對照

公稱直徑DN	墊片內徑	外徑	標準厚度	高壓型厚度
25	26.5	54	1.5/3.0	2.0/4.0
50	53	102	2.0/3.0	3.0/5.0
100	104	158	2.5/4.0	4.0/6.0
300	306	370	3.0/5.0	5.0/8.0
600	610	685	4.0/6.0	6.0/10.0

認證標準清單

認證類型	認證標準	適用型號	認證機構
工業通用	ISO 9001	全系列	SGS
食品級	FDA 21 CFR 177.1550	BioClean系列	US FDA
半導體	SEMI F57	Ultra-Pure系列	SEMI
防爆	ATEX 2014/34/EU	導電型	TüV
核電	RCC-M	Nuclear-Grade	AFCEN



技術優勢對比

特性	傳統PTFE墊片	四氟玻纖墊片	提升效果
抗蠕變性	差（＞5%變形）	優（＜1%變形）	500%↑
冷流抵抗	40℃即開始流動	保持形狀至120℃	溫度閾值↑200%
螺栓載荷保持	需頻繁緊固	維持率＞90%（5000h）	維護成本↓70%
耐壓性能	≤2.5MPa	≤8.0MPa	320%↑

創新工藝突破

1. 梯度浸漬技術

   采用超臨界CO?將PTFE滲透至玻纖網格（滲透深度≥95%），界面結合強度提升3倍

2. 表面功能化處理

   - 電暈處理：表面能達50dyn/cm（原38dyn/cm）

   - 激光微織構：摩擦系數降至0.03

3. 智能復合技術

   嵌入碳納米管傳感網絡（可選），實時監測：

   - 密封面壓力分布（精度±0.1MPa）

   - 溫度梯度變化（分辨率0.5℃）

行業定制方案

行業	專用型號	特殊處理	認證標準
化工	HF-Resist型	氫氟酸專用表面鈍化	NACE MR0175
制藥	BioClean級	電拋光表面（Ra≤0.6μm）	FDA 21 CFR 177.1550
半導體	Ultra-Pure型	金屬離子含量＜0.05ppb	SEMI F57
核電	Nuclear-Grade	耐輻射劑量10?Gy	RCC-M標準

選型指南

1. 低壓腐蝕環境（≤2.5MPa）

   → 選擇標準玻纖增強型（厚度1.5-3mm）

2. 高壓動態密封(≤8MPa）

   → 選用304SS內骨架加強型

3. 極端溫度波動（-100~260℃）

   → 指定石墨改性玻纖復合型

4. 防靜電要求

   → 選用碳纖維混編玻纖型（表面電阻10?Ω）

工況要求	推薦型號	關鍵優勢
強酸+中壓（≤4MPa）	標準玻纖型	性價比最優
高壓+法蘭不平（≤8MPa）	金屬骨架增強型	補償0.3mm法蘭變形
超高純介質輸送	電拋光Ultra-Pure	Ra≤0.6μm
防靜電區域	碳纖維導電型	表面電阻103-10?Ω
溫度劇烈波動	石墨改性型	熱循環耐受＞5000次
