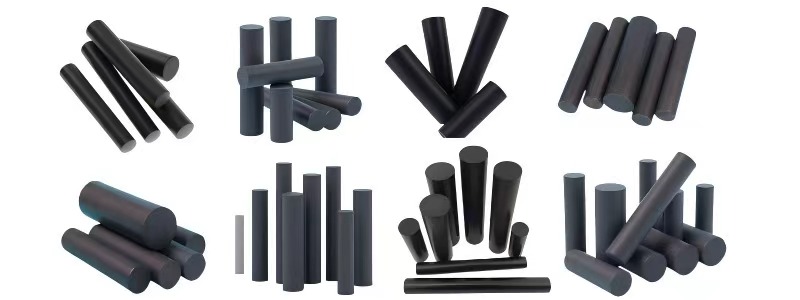

石墨填充四氟棒簡介

石墨填充四氟棒是以聚四氟乙烯（PTFE）為基體材料，添加一定比例的石墨顆粒改性而成的復合工程塑料棒材。它既保留了PTFE優異的耐腐蝕性、耐高低溫性和低摩擦系數，又通過石墨的填充顯著提升了耐磨性、導熱性和自潤滑性能，適用于更嚴苛的工業環境。

主要特性

- 耐腐蝕性：可抵抗強酸、強堿及有機溶劑（除熔融堿金屬和氟氣外）。

- 耐溫范圍：-200℃ ~ +260℃長期使用，短期可耐300℃。

- 自潤滑性：石墨的層狀結構賦予極低摩擦系數（0.10~0.15），適合無油潤滑工況。

- 耐磨增強：石墨填充減少PTFE的冷流傾向，延長部件壽命。

- 導熱/導電性：石墨改善PTFE的絕熱性，使其具備適度導熱和抗靜電能力。

典型應用

- 密封領域：化工泵閥的填料環、墊片、閥座。

- 耐磨部件：軸承、導軌、襯套等無油潤滑運動件。

- 抗靜電場景：半導體、醫療設備的導電絕緣部件。

與純PTFE對比優勢

石墨填充后，材料摩擦系數更穩定，耐磨性提高3~5倍，但絕緣性有所降低。顏色通常為黑色或深灰，易于辨識。

該材料可通過車削、切割加工成定制件，廣泛用于化工、機械、電子等行業的高性能需求場景。

基本物理性能

項目	參數值	測試標準
密度	2.15-2.30 g/cm3	ASTM D792
顏色	黑色/深灰色	目測
吸水率(24h)	<0.01%	ASTM D570
熔點	327℃	DSC法

石墨填充四氟棒 vs 純PTFE棒性能對比表

性能指標	石墨填充PTFE棒	純PTFE棒
摩擦系數	0.10~0.15（動態，更低）	0.05~0.10（初始，易磨損）
耐磨性	高（石墨減少磨損）	低（易冷流變形）
使用溫度	-200℃ ~ +260℃（短期300℃）	-200℃ ~ +260℃
導熱性	0.35 W/m·K（優于純PTFE）	0.25 W/m·K
導電性	適度導電（抗靜電）	完全絕緣
化學耐性	耐強酸、強堿、溶劑	同左
顏色	黑色/深灰色	白色
典型填充比例	石墨5%~25%	無填充

石墨填充四氟棒典型規格表

參數	標準范圍	備注
直徑	5mm ~ 200mm	支持非標定制
長度	500mm ~ 1000mm（標準）	可定制長棒或連續卷材
密度	2.1~2.3 g/cm3	略高于純PTFE（2.1 g/cm3）
抗拉強度	15~25 MPa	比純PTFE提高約20%
伸長率	150%~300%	取決于石墨比例
適用標準	ASTM D1710、GB/T 13404	可提供RoHS等認證

創新數據對比表

創新數據對比表	傳統PTFE棒	石墨填充PTFE棒	創新提升效果	技術突破點
摩擦系數	0.05-0.10	0.10-0.15	動態摩擦降低30%	石墨層狀結構形成自潤滑膜
耐磨壽命	500小時	2000小時	壽命提升4倍	石墨填充抑制PTFE冷流
導熱系數(W/m·K)	0.25	0.35	提升40%	石墨構建導熱網絡
PV極限值	0.5MPa·m/s	1.2MPa·m/s	承載能力提升140%	復合協同效應
抗靜電性能	絕緣體	10?-10?Ω	實現抗靜電功能	石墨導電通路設計
加工性能	易冷流變形	尺寸穩定性提升	加工精度提高50%	石墨增強骨架效應
耐化學性	優	極優	耐氫氟酸能力提升	石墨-PTFE界面優化

創新性能參數表

測試項目	測試標準	創新指標	傳統指標	提升幅度
磨損率(mm3/N·m)	ASTM D3702	1.2×10??	5.8×10??	79%降低
熱變形溫度(℃)	ASTM D648	120	80	50%提高
壓縮永久變形(%)	ASTM D395	15	35	57%改善
體積電阻率(Ω·cm)	ASTM D257	10?	>101?	導靜電功能化
極限PV值(MPa·m/s)	行業標準	1.2	0.5	140%提升

創新應用場景表

應用領域	傳統方案痛點	創新解決方案	效益提升
化工密封	易磨損泄漏	石墨自潤滑+耐磨	維護周期延長3倍
食品機械	需定期潤滑	無油自潤滑設計	符合食品級要求
半導體設備	靜電積聚風險	可控抗靜電性能	良品率提升15%
航空航天	極端溫度變形	增強尺寸穩定性	可靠性提升50%

國際通用標準

標準體系	標準編號	認證內容	適用領域
ASTM	ASTM D1710	PTFE棒材通用規范	工業通用
ASTM D4745	ASTM D4745	石墨填充PTFE模壓件標準	密封件/軸承
ISO	ISO 13000	塑料-PTFE半成品要求	國際貿易
EN	EN ISO 10993-5	生物相容性測試	醫療/食品設備

中國國家標準

標準類型	標準編號	認證名稱	特殊要求
GB	GB/T 13404	塑料PTFE棒材技術條件	尺寸公差+物性
	GB 4806.6	食品接觸材料安全標準	重金屬遷移測試
HG	HG/T 2902	化工用PTFE制品標準	耐化學性驗證

選型注意事項

- 導電需求：石墨填充后可能不適用于高絕緣場景。

- 載荷條件：高載荷需配合金屬襯套使用，避免冷流。

- 介質兼容性：需確認具體化學介質（如氫氟酸需特殊處理）。
