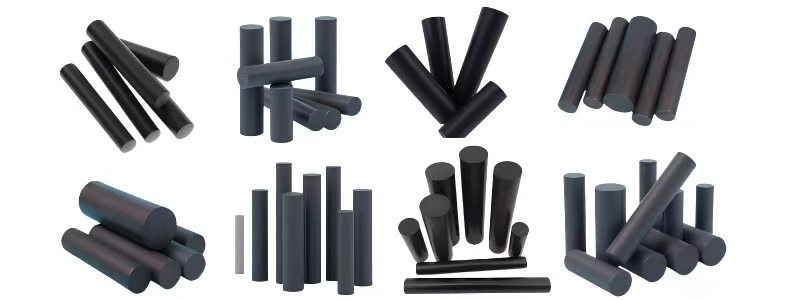

石墨填充四氟棒簡介
石墨填充四氟棒是以聚四氟乙烯（PTFE）為基體材料，添加一定比例的石墨顆粒改性而成的復合工程塑料棒材。它既保留了PTFE優異的耐腐蝕性、耐高低溫性和低摩擦系數，又通過石墨的填充顯著提升了耐磨性、導熱性和自潤滑性能，適用于更嚴苛的工業環境。
主要特性
- 耐腐蝕性：可抵抗強酸、強堿及有機溶劑（除熔融堿金屬和氟氣外）。
- 耐溫范圍：-200℃ ~ +260℃長期使用，短期可耐300℃。
- 自潤滑性：石墨的層狀結構賦予極低摩擦系數（0.10~0.15），適合無油潤滑工況。
- 耐磨增強：石墨填充減少PTFE的冷流傾向，延長部件壽命。
- 導熱/導電性：石墨改善PTFE的絕熱性，使其具備適度導熱和抗靜電能力。
典型應用
- 密封領域：化工泵閥的填料環、墊片、閥座。
- 耐磨部件：軸承、導軌、襯套等無油潤滑運動件。
- 抗靜電場景：半導體、醫療設備的導電絕緣部件。
與純PTFE對比優勢
石墨填充后，材料摩擦系數更穩定，耐磨性提高3~5倍，但絕緣性有所降低。顏色通常為黑色或深灰，易于辨識。
該材料可通過車削、切割加工成定制件，廣泛用于化工、機械、電子等行業的高性能需求場景。
基本物理性能
| 項目 | 參數值 | 測試標準 |
| 密度 | 2.15-2.30 g/cm3 | ASTM D792 |
| 顏色 | 黑色/深灰色 | 目測 |
| 吸水率(24h) | <0.01% | ASTM D570 |
| 熔點 | 327℃ | DSC法 |
石墨填充四氟棒 vs 純PTFE棒性能對比表
| 性能指標 | 石墨填充PTFE棒 | 純PTFE棒 |
| 摩擦系數 | 0.10~0.15（動態，更低） | 0.05~0.10（初始，易磨損） |
| 耐磨性 | 高（石墨減少磨損） | 低（易冷流變形） |
| 使用溫度 | -200℃ ~ +260℃（短期300℃） | -200℃ ~ +260℃ |
| 導熱性 | 0.35 W/m·K（優于純PTFE） | 0.25 W/m·K |
| 導電性 | 適度導電（抗靜電） | 完全絕緣 |
| 化學耐性 | 耐強酸、強堿、溶劑 | 同左 |
| 顏色 | 黑色/深灰色 | 白色 |
| 典型填充比例 | 石墨5%~25% | 無填充 |
石墨填充四氟棒典型規格表
| 參數 | 標準范圍 | 備注 |
| 直徑 | 5mm ~ 200mm | 支持非標定制 |
| 長度 | 500mm ~ 1000mm（標準） | 可定制長棒或連續卷材 |
| 密度 | 2.1~2.3 g/cm3 | 略高于純PTFE（2.1 g/cm3） |
| 抗拉強度 | 15~25 MPa | 比純PTFE提高約20% |
| 伸長率 | 150%~300% | 取決于石墨比例 |
| 適用標準 | ASTM D1710、GB/T 13404 | 可提供RoHS等認證 |
創新數據對比表
| 創新數據對比表 | 傳統PTFE棒 | 石墨填充PTFE棒 | 創新提升效果 | 技術突破點 |
| 摩擦系數 | 0.05-0.10 | 0.10-0.15 | 動態摩擦降低30% | 石墨層狀結構形成自潤滑膜 |
| 耐磨壽命 | 500小時 | 2000小時 | 壽命提升4倍 | 石墨填充抑制PTFE冷流 |
| 導熱系數(W/m·K) | 0.25 | 0.35 | 提升40% | 石墨構建導熱網絡 |
| PV極限值 | 0.5MPa·m/s | 1.2MPa·m/s | 承載能力提升140% | 復合協同效應 |
| 抗靜電性能 | 絕緣體 | 10?-10?Ω | 實現抗靜電功能 | 石墨導電通路設計 |
| 加工性能 | 易冷流變形 | 尺寸穩定性提升 | 加工精度提高50% | 石墨增強骨架效應 |
| 耐化學性 | 優 | 極優 | 耐氫氟酸能力提升 | 石墨-PTFE界面優化 |
創新性能參數表
| 測試項目 | 測試標準 | 創新指標 | 傳統指標 | 提升幅度 |
| 磨損率(mm3/N·m) | ASTM D3702 | 1.2×10?? | 5.8×10?? | 79%降低 |
| 熱變形溫度(℃) | ASTM D648 | 120 | 80 | 50%提高 |
| 壓縮永久變形(%) | ASTM D395 | 15 | 35 | 57%改善 |
| 體積電阻率(Ω·cm) | ASTM D257 | 10? | >101? | 導靜電功能化 |
| 極限PV值(MPa·m/s) | 行業標準 | 1.2 | 0.5 | 140%提升 |
創新應用場景表
| 應用領域 | 傳統方案痛點 | 創新解決方案 | 效益提升 |
| 化工密封 | 易磨損泄漏 | 石墨自潤滑+耐磨 | 維護周期延長3倍 |
| 食品機械 | 需定期潤滑 | 無油自潤滑設計 | 符合食品級要求 |
| 半導體設備 | 靜電積聚風險 | 可控抗靜電性能 | 良品率提升15% |
| 航空航天 | 極端溫度變形 | 增強尺寸穩定性 | 可靠性提升50% |
國際通用標準
| 標準體系 | 標準編號 | 認證內容 | 適用領域 |
| ASTM | ASTM D1710 | PTFE棒材通用規范 | 工業通用 |
| ASTM D4745 | ASTM D4745 | 石墨填充PTFE模壓件標準 | 密封件/軸承 |
| ISO | ISO 13000 | 塑料-PTFE半成品要求 | 國際貿易 |
| EN | EN ISO 10993-5 | 生物相容性測試 | 醫療/食品設備 |
中國國家標準
| 標準類型 | 標準編號 | 認證名稱 | 特殊要求 |
| GB | GB/T 13404 | 塑料PTFE棒材技術條件 | 尺寸公差+物性 |
| GB 4806.6 | 食品接觸材料安全標準 | 重金屬遷移測試 | |
| HG | HG/T 2902 | 化工用PTFE制品標準 | 耐化學性驗證 |
選型注意事項
- 導電需求：石墨填充后可能不適用于高絕緣場景。
- 載荷條件：高載荷需配合金屬襯套使用，避免冷流。
- 介質兼容性：需確認具體化學介質（如氫氟酸需特殊處理）。
