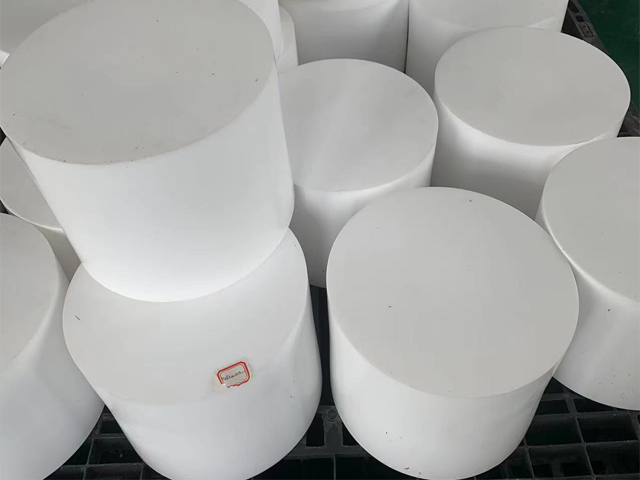

四氟模壓棒產品簡介
四氟模壓棒是以聚四氟乙烯(PTFE)為原料,通過傳統(tǒng)模壓燒結工藝制成的工程塑料棒材。作為PTFE制品的經典形態(tài),其憑借成熟的制造工藝和穩(wěn)定的性能表現(xiàn),在工業(yè)領域占據(jù)重要地位。
核心優(yōu)勢
- 工藝穩(wěn)定可靠:采用預壓成型+高溫燒結工藝,產品一致性高
- 規(guī)格覆蓋全面:直徑從1mm至500mm均可生產,滿足多樣化需求
- 改性靈活多樣:可添加玻纖、石墨、銅粉等多種填料實現(xiàn)性能定制
- 性價比突出:生產成本較擠出工藝低15-20%,適合批量采購
關鍵性能指標
- 耐溫范圍:-200℃~+260℃(短期300℃)
- 化學惰性:耐強酸、強堿及有機溶劑(除熔融堿金屬)
- 絕緣性能:體積電阻率>101?Ω·cm(純PTFE)
- 摩擦系數(shù):0.05-0.10(干摩擦條件)
典型應用領域
- 密封部件:法蘭墊片、閥門填料環(huán)
- 耐磨零件:軸承襯套、導軌滑塊
- 電氣絕緣:高壓開關絕緣件
- 防腐襯里:化工設備防護襯層
- 實驗室器材:防腐容器、實驗器具
產品規(guī)格參數(shù)
- 標準直徑:1-500mm(支持非標定制)
- 常規(guī)長度:≤1200mm(特殊工藝可達1500mm)
- 公差控制:直徑公差±0.2mm(精密級±0.1mm)
- 顏色選擇:標準白色,可定制黑色、灰色等
工藝特點說明
1. 制造流程:
- 原料預處理 → 模壓成型 → 燒結固化 → 機加工(可選)
2. 表面狀態(tài):
- 自然燒結面粗糙度Ra3.2-6.3μm
- 精加工后可達Ra0.8μm(需額外處理)
3. 改性選擇:
- 玻纖增強:提升機械強度(最高32MPa)
- 石墨填充:改善導熱/自潤滑性
- 碳纖維:增強耐磨/抗蠕變性能
選型指南
- 推薦選用場景:
? 中小尺寸部件(直徑≤300mm)
? 復雜異形件加工
? 常規(guī)腐蝕/絕緣需求
- 慎用場景:
? 超長連續(xù)部件(>1.5米)
? 超高精度密封(<0.05mm公差)
典型技術參數(shù)
性能指標 | 參數(shù)范圍 | 測試標準 |
密度 | 2.10-2.30 g/cm3 | ASTM D792 |
拉伸強度 | 14-28 MPa | ASTM D638 |
斷裂伸長率 | 200-400% | ASTM D638 |
熱變形溫度 | 55℃ (0.45MPa) | ASTM D648 |
介電強度 | 40-60 kV/mm | ASTM D149 |
與擠出棒對比
對比項 | 模壓棒 | 擠出棒 |
生產速度 | 慢(0.2-0.5m/h) | 快(2-5m/min) |
內部致密度 | 較低(孔隙率1-2%) | 高(孔隙率<0.5%) |
尺寸精度 | ±0.2mm | ±0.1mm |
適合場景 | 短件/異形件 | 長尺寸/薄壁件 |
基礎物性數(shù)據(jù)
性能指標 | 參數(shù)值 | 測試標準 | 備注 |
材料組成 | 純PTFE或改性PTFE | - | 可選填充石墨/玻纖等 |
密度 | 2.10-2.30 g/cm3 | ASTM D792 | 填充型密度略高 |
顏色 | 白色/改性色 | 目測 | 標準白,可定制灰/黑 |
吸水率(24h) | <0.01% | ASTM D570 | 幾乎不吸水 |
機械性能
參數(shù) | 純PTFE模壓棒 | 20%玻纖增強型 | 15%石墨填充型 |
拉伸強度 | 14-21 MPa | 25-32 MPa | 18-24 MPa |
壓縮強度(10%變形) | 12-18 MPa | 35-45 MPa | 28-35 MPa |
彎曲模量 | 350-500 MPa | 800-1000 MPa | 600-800 MPa |
沖擊強度 | 16-22 kJ/m2 | 8-12 kJ/m2 | 10-15 kJ/m2 |
產品規(guī)格參數(shù)
參數(shù) | 標準范圍 | 可定制范圍 |
直徑 | 1-500 mm | 0.5-600 mm |
長度 | ≤1200 mm | ≤1500 mm |
圓度公差 | ±0.2 mm | ±0.1 mm |
直線度 | 1mm/100mm | 0.5mm/100mm |
加工參數(shù)指南
工藝 | 推薦參數(shù) | 注意事項 |
車削速度 | 40-100 m/min | 金剛石刀具 |
鉆孔進給量 | 0.05-0.1 mm/rev | 需冷卻液 |
表面粗糙度Ra | 1.6-3.2 μm | 精車可達0.8 μm |
粘接方式 | 鈉萘處理 | 強度提升5倍 |
認證標準對照
認證類型 | 標準編號 | 檢測重點 |
通用工業(yè) | GB/T 13404 | 物理機械性能 |
食品級 | FDA 21 CFR 177.1550 | 遷移量測試 |
電子電氣 | UL 94 | 阻燃性能 |
歐盟環(huán)保 | RoHS 2.0 | 有害物質限制 |
應用選型對照
應用場景 | 推薦類型 | 替代方案 |
強酸密封 | 純PTFE | 石墨填充 |
耐磨軸承 | 玻纖增強 | 碳纖維填充 |
抗靜電部件 | 石墨填充 | 碳黑填充 |
食品加工 | 食品級純PTFE | - |
