四氟單面處理板產(chǎn)品簡介

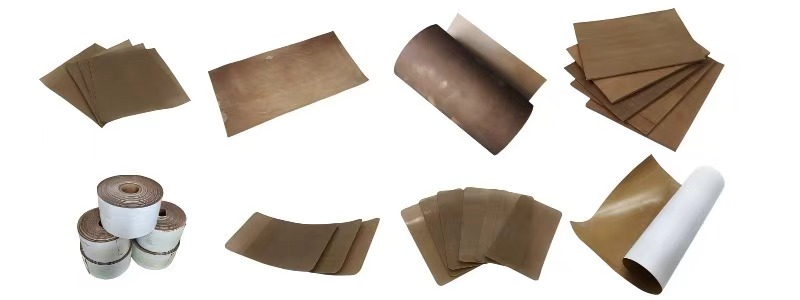

四氟單面處理板是一種創(chuàng)新型的聚四氟乙烯（PTFE）復(fù)合材料，通過特殊表面處理工藝使板材單側(cè)獲得可粘接特性，同時保留另一側(cè)PTFE的固有優(yōu)異性能。這種獨特的"雙面異性"設(shè)計，完美解決了PTFE難以粘接的行業(yè)難題，在高端密封、電子電氣等領(lǐng)域具有不可替代的應(yīng)用價值。

核心優(yōu)勢

- 突破性粘接能力：處理面剝離強度達(dá)15-25N/cm，是傳統(tǒng)PTFE的20倍以上

- 性能精準(zhǔn)分區(qū)：

  - 處理面：可粘接、可印刷（表面能50-60mN/m）

  - 未處理面：保持超低摩擦系數(shù)（0.05-0.10）和絕緣性

- 環(huán)保工藝選擇:提供鈉萘處理、等離子處理、激光蝕刻三種方案

關(guān)鍵性能指標(biāo)

性能	參數(shù)	測試標(biāo)準(zhǔn)
粘接強度	15-25N/cm（環(huán)氧膠）	ASTM D903
耐溫范圍	-200℃～+260℃	ASTM D794
表面電阻	處理面：103-10?Ω·cm	ASTM D257
化學(xué)耐性	耐98%硫酸（未處理面）	ASTM D543



典型應(yīng)用

- 復(fù)合密封系統(tǒng)：處理面與金屬法蘭粘接，未處理面作為密封面

- 電子封裝：處理面綁定電路，未處理面提供絕緣防護

- 醫(yī)療設(shè)備：處理面粘貼傳感器，未處理面接觸生物組織

- 防腐襯里：處理面粘接罐體，未處理面抵抗介質(zhì)腐蝕

選型指南

- 推薦場景：

  ? 需要PTFE與其他材料永久結(jié)合的工況

  ? 既要密封又要固定的復(fù)合需求

  ? 高頻器件絕緣封裝

- 慎用情況：

  ? 長期接觸酮類溶劑

  ? 超過260℃的持續(xù)高溫環(huán)境

關(guān)鍵性能參數(shù)

性能指標(biāo)	處理面	未處理面
接觸角	30-50°	110-120°
表面能	50-60 mN/m	18-20 mN/m
剝離強度	15-25 N/cm	不可粘接
電阻率	103-10? Ω·cm	>101? Ω·cm

產(chǎn)品規(guī)格

參數(shù)	標(biāo)準(zhǔn)范圍	特殊定制
厚度	0.5-10mm	0.1-30mm
尺寸	1000×1000mm	≤2000×3000mm
處理面粗糙度	Ra 0.8-1.6μm	Ra 0.4-3.2μm
顏色	處理面深棕色	可激光標(biāo)記

基礎(chǔ)特性對比

特性	處理面	未處理面	測試標(biāo)準(zhǔn)
表面能	50-60 mN/m	18-20 mN/m	ASTM D7490
水接觸角	30-50°	110-120°	ISO 19403
剝離強度(環(huán)氧膠)	15-25 N/cm	<1 N/cm	ASTM D903
表面電阻	103-10? Ω·cm	>101? Ω·cm	ASTM D257

物理性能

參數(shù)	數(shù)值范圍	測試條件
厚度	0.5-10mm（±0.1mm）	千分尺測量
密度	2.14-2.20 g/cm3	ASTM D792
熱變形溫度	55℃ (0.45MPa)	ASTM D648
線性膨脹系數(shù)	10×10??/℃	-50℃~+150℃

粘接性能數(shù)據(jù)

膠粘劑類型	剪切強度(MPa)	固化條件	耐溫范圍
環(huán)氧樹脂	8-12	80℃×2h或25℃×24h	-40~+150℃
有機硅膠	3-5	25℃×72h	-60~+200℃
聚氨酯	5-7	60℃×4h	-30~+120℃

加工參數(shù)指南

工藝	推薦參數(shù)	注意事項
激光切割	功率50W，速度5mm/s	氮氣保護防氧化
鉆孔	轉(zhuǎn)速800rpm，進給0.1mm/rev	預(yù)冷至-10℃
熱成型	180-200℃，壓力0.5MPa	需專用模具
表面清潔	異丙醇超聲清洗5min	禁用酮類溶劑

認(rèn)證標(biāo)準(zhǔn)

認(rèn)證類型	標(biāo)準(zhǔn)編號	適用領(lǐng)域
食品級	FDA 21 CFR 177.1550	食品加工設(shè)備
醫(yī)療器械	ISO 10993-5	體外診斷設(shè)備
阻燃	UL 94 V-0	電子電氣
環(huán)保	RoHS 2.0	出口歐盟產(chǎn)品

儲存與使用規(guī)范

項目	要求	失效表現(xiàn)
儲存溫度	15-25℃	處理面活性衰減
相對濕度	<60% RH	表面氧化
堆疊高度	≤500mm	板材變形
有效期限	鈉萘處理：3個月	粘接強度下降50%
	等離子處理：7天	表面能衰減至35mN/m

應(yīng)用選型對照

應(yīng)用場景	推薦處理方式	替代方案
化工設(shè)備襯里	鈉萘處理+環(huán)氧粘接	螺栓機械固定
柔性電路基板	等離子處理	PI薄膜復(fù)合
醫(yī)療傳感器載體	激光圖形化處理	PEEK材料
耐腐蝕標(biāo)牌	鈉萘處理+UV印刷	陶瓷蝕刻
